viernes, 31 de agosto de 2012

REPERCUSSÕES NA ARQUITETURA E NO PLANEAMENTO URBANO DECORRENTES DOS SISMOS DE CHRISTCHURCH, 2010 E DE 2011, NA NOVA ZELÂNDIA

Andrew Charleson é membro convidado do painel da Sessão Especial

O RESUMO DA SUA INTERVENÇÃO:


Após os 4 sismos devastadores que ocorreram perto da cidade de Christchurch têm sido desenvolvidas variadas e significativas investigações de grande abrangência. São necessárias melhorias para o desenvolvimento atual do ambiente construído e com impacto na prática profissional dos arquitetos e dos urbanistas.

À prática da arquitetura será inevitavelmente exigido uma maior ênfase na redução das irregularidades estruturais em edifícios novos, um aumento da resiliência dos elementos não estruturais e tornar-se mais pró-ativa na adoção de novas tecnologias de engenharia sísmica. O objetivo é conseguir um ambiente mais seguro e menos propenso a danos. Simultaneamente, a extensa ocorrência do fenómeno de liquefação nas áreas urbanas e suburbanas de Christchurch levam a exigências de maior interação entre planeadores urbanos e engenheiros geotécnicos.

CHRISTCHURCH 2010 (REUTERS)

Para além do impacto na prática profissional da arquitetura, os danos dos sismos levantaram sérias questões em relação à formação adequada dos arquitetos na vertente sísmica. A qualidade e a quantidade dos cursos em Estruturas e Projeto Sísmico nas escolas de arquitetura da Nova Zelândia estão a ser ponderados pelo Conselho de Admissão dos Arquitetos da Nova Zelândia. É possível aumentar a adesão a estas tecnologias sendo recomendável, não apenas para os arquitetos que se registam pela primeira vez, como também para os arquitetos mais experientes que requerem a manutenção da sua inscrição profissional.


ABOUT ANDREW CHARLESON


ANDREW CHARLESON


Andrew Charleson is an Associate Professor at the School of Architecture, Victoria University of Wellington. Currently he is the Director of the Earthquake Hazard Centre, a NGO that has disseminated earthquake damage mitigation information to developing countries throughout the world since 1997.

He is also a Director of the International Association of Earthquake Engineering (IAEE) and the Editor-in-Chief of the World Housing Encyclopedia, which is supported by IAEE and EERI.

Andrew has authored two books, Structure as Architecture: a source book for architects and structural engineers, in 2005, and in 2008, Seismic Design for Architects: Outwitting the Quake.






His words: "... I am currently working on three research projects that investigate: the re-use of materials for sustainable building building materials use and forms of structural systems used in contemporary architecture seismic performance of low cost housing in developing countries.

My research of the re-use of materials for sustainable building is centred on reinforcing adobe houses with straps cut from the treads of used car tyres. The findings from this research are being written up as a construction manual. The next step in the project is to arrange a pilot project, where the structure can be tested in a developing country that is seismically active, like Peru, it has houses and buildings that are seismically retrofitted.

This project also flows into my research into approaches that improve the seismic performance of low-cost houses in developing countries.

I am also investigating the use of materials, types and forms of structural systems in cutting-edge contemporary works of architecture ..."



Authored Book

Charleson, A. (2008). Seismic Design for Architects. Architectural Press. 1 Ed. (pp. 281). Burlington, MA, USA.

Charleson, A W. (2005). Structure as architecture. Architectural Press, Elsevier. (pp. 228). Oxford, England

Taylor, M M., Preston, J J., & Charleson A W. (2002). Moments of Resistance. Archadia Press. (pp. 104). Sydney, Australia.

Chapter in Book

Storey, J B., Gjerde, M., Charleson, A W., Pedersen Zari, M. (2005). The report 6 the state of deconstruction in New Zealand. In by A. Chini (Eds). (March Ed.). Deconstruction and materials reuse-an international overview. (pp. 92). Rotterdam, CIB and University of Florida.

Taylor, M., Preston, J., & Charleson, A W. (2000). The myth of the matter: parallel surfaces of seismic linings. Re-framing Architecture: Theory, Science and Myth. Ins by M J, Ostwald., & R, John Moore. Archadia Press. (pp. 189-199). Sydney, Australia.


Selected Publications

Sutjiadi, H Y., Charleson, A W., & Baird, G. (2010). The Structural Design of a Double-Layer Space Structure for a 100-Storey Building. High Rise Towers and Tall Buildings 2010 - Design and Construction of Safe and Sustainable High Rise Structures. Prof. Dr.-Ing. habil. Dr.-Ing. E.h. Konrad Zilch. (pp. 78-79). Munich, Germany.

Sutjiadi, H.Y., Charleson, A. W. and Baird, G. (Apr, 2010). The Structural Design of a Double-Layer Space Structure for a 100-Storey Building. Proceedings of the Conference on High Rise Towers and Tall Buildings. (pp. 14-16). Munich, Germany.

Nordin, J. and Charleson, A. W. (2009). Tsunami Responsive Architecture: Sustainability of the houses and inhabited structures along the coast of Malaysia. Proceedings of the 4th Annual International Workshop and Expo on the Sumatra Tsunami Disaster and Recovery (AIWEST-DR 2009). (pp. 20-24).

Charleson, A W. (2009). Comparison between Contemporary Architectural Form in Cities with High Versus Low Seismicity. Earthquake Spectra. Vol. 25, No. 1. (pp. 1-15).

Charleson, A W., & Pirie, S. (2009). An investigation of structural engineer-architect collaboration. Journal of the Structural Engineering Society New Zealand. Vol. 22, No.1. (pp. 97-104).

Charleson, A W. (2009, March). Research on used car tyre strap reinforced adobe construction in Peru. Proceedings of the conference of the NZ Society for Earthquake Engineering. (pp. 10).



Journal Contribution - Research Article

Charleson, A W., & Pirie, S. (2009, April). An Investigation of Structural Engineer-Architect Collaboration. Journal of the Structural Engineering Society New Zealand. 22, 1. (pp. 97-104).

Charleson, A. (2009, February). Comparison between contemporary architectural form in cities with high versus low seismicity. Earthquake Spectra - The Professional Journal of the Earthquake Engineering Research Institute. 25, 1. (pp. 1-16).

Charleson, A W., & Perez, N. (2009). Long-span Timber Buildings - A Review of Recent International Projects. New Zealand Timber Design Journal. 17, 4. (pp. 19-28).

Charleson, A W. (2002). Beyond Utility (Part 1). New Zealand Timber Design Journal. 11, 1. (pp. 3-10).

Charleson, A W. (2002). Beyond Utility (Part 2). New Zealand Timber Design Journal. 11, 3. (pp. 9-16).

van de Vorstenbosch, G G., Charleson, A W., Dowrick D J. (2002). Reinforced Concrete Building Performance in the Mw 7.8 1931 Hawke's Bay, New Zealand, Earthquake. Bulletin of the New Zealand Society of Earthquake Engineering. 35, 3. (pp. 149-164).

Charleson, A W. (2001, March-April). Architecture and Seismic Design. Architecture + Design, A Journal of Indian Architecture. (pp. 38-42).

Charleson, A W., & Fyfe, G D. (2001). Earthquake Building Damage in Developing Countries: A Review of Recent Reconnaissance Reports. Bulletin of the New Zealand Society for Earthquake Engineering. 34, 2. (pp. 158-163).

Charleson, A W., Preston, J., & Taylor, M. (2001). Architectural expression of seismic strengthening. Earthquake Spectra. 17, 3. (pp. 417-426).


Conference Paper in Published Proceedings

Sutjiadi, H Y., Charleson, A W., & Baird, G. (2010). The Structural Design of a Double-Layer Space Structure for a 100-Storey Building. High Rise Towers and Tall Buildings 2010 - Design and Construction of Safe and Sustainable High Rise Structures. Prof. Dr.-Ing. habil. Dr.-Ing. E.h. Konrad Zilch. (pp. 78-79). Munich, Germany.

Sutjiadi, H.Y., Charleson, A. W. and Baird, G. (Apr, 2010). The Structural Design of a Double-Layer Space Structure for a 100-Storey Building. Proceedings of the Conference on High Rise Towers and Tall Buildings. (pp. 14-16). Munich, Germany.

Nordin, J. and Charleson, A. W. (2009). Tsunami Responsive Architecture: Sustainability of the houses and inhabited structures along the coast of Malaysia. Proceedings of the 4th Annual International Workshop and Expo on the Sumatra Tsunami Disaster and Recovery (AIWEST-DR 2009). (pp. 20-24).

Charleson, A W. (2009). Research on Used Car Tyre Strap Reinforced Adobe Construction in Peru. 2009 NZSEE Conference. New Zealand, New Zealand Society for Earthquake Engineering Inc. (pp. 1-8). Wellington, New Zealand.

Charleson, A W., & French, M A. (2008). Used Car Tyre Straps as Seismic Reinforcement for Adobe Houses. 14th World Conference on Earthquake Engineering. 14WCEE. Beijing, China. CD ROM.

Murty, C V R., & Charleson, A. (2008). Using the World Housing Encyclopaedia to improve house earthquake safety. The 14th World Conference on Earthquake Engineering. 14WCEE. Beijing, China. CD ROM.

Charleson, A W. (2006). Low-Cost Tension Resistance To Improve Seismic Safety of Adobe Construction: Strips cut from Used Car Tyres. 8th U.S. National Conference on Earthquake Engineering. EERI. San Francisco, United States of America.

Charleson, A W. (2006). Earthquake engineering education and empowerment of architecture and civil engineering students. 8th U.S. National Conference on Earthquake Engineering. EERI. (pp. 1-10). San Francisco, United States of America.

Charleson, A W., & French, M. (2005, March). Improving seismic safety of adobe construction with used car-tyre strips: preliminary investigations. Proceedings of the conference of the NZ Society for Earthquake Engineering, 11-13 March 2005. Paper 32.

Reich, E., & Charleson, A W. (2005). Potential seismic resistant strategies from other fields. Proceedings of the conference of the New Zealand Society for Earthquake Engineering, 11-13 March 2005. Paper 42.

Charleson, A W. (2004). Strengthening the Link Between Earthquake Engineering and Architecture. Proceedings of the NZ Society for Earthquake Engineering conference. New Zealand Society for Earthquake Engineering. (pp. 1-8). Wellington, New Zealand.

Charleson, A W., Cook, B., & Bowering, G. (2004). Assessing and increasing the level of earthquake preparedness in New Zealand homes. Proceedings of the Pacific Conference on Earthquake Engineering. New Zealand Society for Earthquake Engineering. (pp. 1-8). Wellington, New Zealand. CD-ROM.

Charleson, A W., & Taylor, M. (2004). Earthquake Architecture Exploration. Proceeding of the 13th World Conference on Earthquake Engineering. World Conference on Earthquake Engineering. (pp. 1-9). Vancouver, Canada.

Gjerde, M., Storey, J B., Charleson, A W., & Pedersen Zari, M. (2003, May). The State Of Deconstruction In New Zealand. 11th Rinker International Conference on Deconstruction and Materials Reuse. CIB. 287. Gainesville FL, United States of America.

Baird, G., Wood, P M., & Charleson, A W. (2002). Learning stratagems: integration of architectural design with building services and structures. Annual ANZAScA 2002 Conference. Deakin University. 1, November. (pp. 43-50).

Baird, G., Wood, P M., & Charleson, A W. (2002). Learning Strategems: Integration of Architectural Design with Building Services and Structures. Proceedings of the 36th Conference of the Australian and New Zealand Architectural Science Association (ANZAScA). Ins by Osterhaus, W., & McIntosh, J. (Eds). Victoria University of Wellington, School of Architecture. 2. (pp. 1-8). Wellington, New Zealand.

Charleson, A W. (2002, October). Concrete architecture - roles of exposed structural elements. Proceedings of the New Zealand Concrete Society Conference.

Charleson, A W., & D'Ayalya, D. (2002, September). Review of seismic strengthening guidelines for R.C. buildings in developing countries. 12th European Conference on Earthquake Engineering. Paper 820.

Charleson, A W., & Gjerde, M. (2001, October). Innovation and Excellence: a review of recent world architectural concrete. Proceedings of the New Zealand Concrete Society Conference. (pp. 150-155). Wairakei, New Zealand.

Charleson, A W., Taylor, M., & Preston, J. (2001). Envisioning Earthquake Architecture in New Zealand. Proceedings of the NZ Society for Earthquake Engineering Technical Conference. Ins by Technical Committee. New Zealand Society for Earthquake Engineering. Paper 3.01.01. (pp. 1-7). Wairakei, New Zealand.

Benedetti, C., & Charleson, A W. (2000). Exposed architectural timber design: a state-of-the-art summary and resource of contemporary international practice. Proceedings of the World Conference on Timber Engineering. (pp. 522-528). Vancouver, Canada.

Charleson, A W., & Taylor, M. (2000). Towards an earthquake architecture. Proceedings 12th World Conference on Earthquake Engineering. NZ National Society for Earthquake Engineering. Paper 0858. Auckland, New Zealand. CD ROM.

Preston, J., Taylor, M., & Charleson, A W. (2000). Matters of architecture and gravity. In Spite of... Because of: 2000 ACSA West Regional Conference, Tempe, Arizona State University. Ins by Van Duzer, L. (Eds). Arizona State University. (pp. 77-84). Arizona, United States of America.

Taylor, M., Preston, J., & Charleson, A W. (2000). Seismic resistance: heritage, architecture and the post-colonial. Proceedings of the Second Australasian Conference on Engineering Heritage. Ins by Hill, R F., & Lowe, P G. (Eds). Institution of Professional Engineers (IPENZ). (pp. 217-222). Auckland, New Zealand.


O PAPEL DOS ARQUITETOS E URBANISTAS NA CRIAÇÃO DOS ALICERCES PARA UMA EFICAZ RESISTÊNCIA SÍSMICA DOS EDIFÍCIOS E DA REGULAÇÃO DO USO DO SOLO NAS CIDADES



Frederick Krimgold é membro do painel de convidados da Sessão Especial


RESUMO DA SUA APRESENTAÇÃO NA SESSÃO ESPECIAL:


THE ROLE OF ARCHITECTS AND PLANNERS IN CREATING THE FOUNDATION FOR EFFECTIVE ASEISMIC BUILDING AND LAND USE REGULATION IN CITIES

A redução de risco sísmico nas cidades requere localizações seguras e construção segura. A melhor abordagem disponível para atingir estes objetivos tem sido a criação de edifícios eficientes e sistemas regulamentares do uso do solo. Uma regulamentação eficiente prevê a aferição sistemática de risco e uma construção de conhecimento com o objetivo de reduzir o risco no meio edificado. Regulamentação de segurança é um assunto complexo que requer o equilíbrio entre o conhecimento técnico-estrutural e socioeconómico e o político. As profissões associadas à arquitetura e ao planeamento providenciam o contexto multidisciplinar no tratamento de questões relativas à regulamentação urbana e da construção. A ampliação desse projeto participativo e as reflexões sobre o planeamento urbano podem ser alargados ao processo de regulamentação. A criação dos alicerces de uma regulamentação específica devem ter como prioridade ações pré-desastre de redução de risco e tal deve ser uma componente essencial na reconstrução e recuperação pós-sismo. Irá ser apresentada uma breve proposta de regulamentação de desenvolvimento para o Haiti.
FREDERICK KRIMGOLD


Frederick Krimgold is Director of the Disaster Risk Reduction Program of the Advanced Research Institute of Virginia Tech. He is an architect and has served as Program Director of the Earthquake Hazard Mitigation Program at the National Science Foundation and as a consultant to the World Bank, USAID, FEMA and the US Department of Homeland Security. Dr. Krimgold holds a Doctorate of Technology in Architecture and Planning from the Royal Institute of Technology in Stockholm, Sweden, and a bachelor’s degree in architecture from Yale University.





miércoles, 29 de agosto de 2012

DEPOIS DE LISBOA. O DEVASTADOR EVENTO SÍSMICO DE 1783 NA CALÁBRIA (SUL DE ITÁLIA): REGULAMENTAÇÃO DO EDIFICADO E NOVAS CIDADES, UM PROJETO POR TERMINAR.




RESUMO DA APRESENTAÇÃO PARA A SESSÃO ESPECIAL PELA CONVIDADA DO PAINEL: EMANUELA GUIDOBONI (THE ROLE OF ARCHITECTURE AND URBAN PLANNING IN THE EARTHQUAKE-RESILIENCE OF CITIES)

Em pouco menos de 30 anos após a catástrofe de Lisboa, o centro e sul da Calábria foi abalado por cinco devastadores sismos entre os dias 2 de Fevereiro e 30 de Março de 1783, reduzindo a região, ao que ficou descrito pelos seus contemporâneos como um “monte de detritos”. A destruição estendeu-se até Messina (Sicília) na altura um importante polo comercial. Uma investigação Histórica em arquivos trouxe à luz do dia o conhecimento sobre as áreas afetadas pelos sismos, uma perspetiva dos seus efeitos nas cidades, vilas e no ambiente natural (deslizamento de terras, fissuras, liquefação, criação de lagos e alteração do curso de rios). Esta sequência de eventos sísmicos de elevada complexidade causou igualmente um tsunami no Estreito de Messina.

LEGEND OF IMAGE: VISTA PANORÂMICA (GRAVURA COLORIDA COM O USO DA TÉCNICA “LANTERNA MÁGICA”) MOSTRANDO O MAR REVOLTO, OS BARCOS EM PERIGO NO ESTREITO DE MESSINA, PELO TERRAMOTO DE 1783. DE HISTÓRIA DE GEOLOGIA) HISTORY OF GEOLOGY

Centenas de réplicas sucederam-se nos quatro anos seguintes. Nos nossos dias este tipo de ocorrências teria um impacto devastador, dada a densidade demográfica e a fraca qualidade do edificado na atual Calábria. Toda a região é considerada de elevado risco sísmico. A experiência de 1755 (Lisboa) de Portugal despoletou em parte uma nova perspetiva para o projeto das novas habitações em 1784 (da Gaiola pombalina para a Casa Baraccata). As novas cidades Calabresas foram projetadas sob um plano de malha regular, com ruas largas e edifícios de baixa cércea, para melhorar a resistência sísmica.

Uma nova regulamentação para o edificado foi delineada pelo governo dos Bourbon, mas não implementada de seguida. Uma década depois em 1799, a oposição aos Bourbon que derrubou o governo, a debilidade institucional, o conflito político-social, fez com que o projeto antissísmico caísse no esquecimento. Uma espécie de amnesia caiu sobre a questão sísmica, pela qual gerações posteriores pagariam caro quando novos terramotos atingiram mais uma vez a região. Análises históricas desta relevante sequência sísmica envolvem aspetos científicos, de planeamento urbano e culturais deste desastre.


MORE ABOUT EMANUELA GUIDOBONI

Emanuela Guidoboni, completed a Laurea in History, specialising in the Mediaeval, at the University of Bologna, taken to a Master’s in Archiving and Paleography. Since 1982 she has carried out research on historical earthquakes, defining specialised historical analyses for further scientific use of the data for seismology and geophysics. From 1983 to 2007, she was the President of and scientific head for the research society SGA (Storia Geofisica Ambiente srl), one of the most important producers of data on historical seismicity in Europe.

For the INGV (Istituto Nazionale di Geofisica e di Vulcanologia) she planned and directed historical research on Italian earthquakes, which was then collected together in the Catalogue of Strong Earthquakes in Italy from the Ancient World to the 20th Century (and studies and databanks that have made thousands of new data available on the Italian seismicity (first release in 1995, last of 2007: Guidoboni et al., Catalogue of Strong Earthquakes in Italy from 461 BC. to 2000 and in the Mediterranean Area, from 760 BC to 1500, An Advanced Laboratory of Historical Seismology, http://storing.ingv.it/cfti4med. Emanuela Guidoboni published the Catalogue of Ancient Earthquakes in the Mediterranean Area with G.Traina and A. Comastri (1994) and the Catalogue of Earthquakes and Tsunamis in the Mediterranean Area - 11th to 15th Century with A. Comastri (2005).

EMANUELA GUIDOBONI
These catalogues have made available the original sources and the evaluations of the effects of hundreds of earthquakes. Consultant for the IAEA (International Atomic Energy Agency) for the north African countries and for the sub-Caucasian area, Emanuela revised the historical earthquake catalogues for the seismic hazard in Tunisia, Morocco and Armenia.

For the Italian Ministry of Cultural Heritage, for the Seismic Risk Maps for the Monuments of Sicily and Calabria, she is responsible for seismic anamnesis of the monuments.

For the Department of Civil Protection (Italy) Emanuela Guidoboni is also involved in studies for volcanic eruptions (Vesuvius, Etna and Campi Flegrei) in the ancient and medieval periods up to the end of the 17th century, through analysing original historical sources and ancient treatises.


Moreover, she has analysed Italian and Mediterranean tsunamis, from ancient and medieval periods, on which Emanuela Guidoboni has published numerous scientific articles. She has also carried out activities as a visiting professor in various Italian universities (Venice, Florence, Bologna, Reggio Calabria), and in schools of specialisation in archaeology and restoration (Florence and Naples).

The success of the method adopted delineated a new scientific discipline of Historical Seismology, on which she published the first handbook with J. Ebel: Earthquakes and Tsunamis of the Past. A Guide to the Problems and Methods of Historical Seismology (2009, Cambridge University Press). In 2007-2011 she is Senior Researcher at the INGV, and is responsible for the Units of Earthquakes, Volcanoes, Climate: History and Archaeology.

On February 2011 Emanuela Guidoboni founded the Euro-Mediterranean Documentation Centre on Extreme Events and Disasters (Centro Euro-Mediterraneo di Documentazione EVENTI ESTREMI E DISASTRI), based in Spoleto (Italy), for the scientific, historical and cultural divulgation on great and medium destructive impacts of disasters end their humane and natural causes (www.centroeedis.it).

MESSINA 1908 (PICTURE COURTESY OF WIKIPEDIA)

martes, 28 de agosto de 2012

DESPUÉS DE LISBOA. EL DESASTRE SÍSMICO DE 1783 EN CALABRIA (SUR DE ITALIA): LAS NORMAS DE CONSTRUCCIÓN Y LAS NUEVAS CIUDADES, UN PROYECTO INACABADO


EM PORTUGUÊS




UNA PRESENTACIÓN EN ESTA SESIÓN ESPECIAL POR EMANUELA GUIDOBONI (MIEMBRO DEL PANEL: EL PAPEL DE LA ARQUITECTURA Y EL URBANISMO EN LA RESILIENCIA SÍSMICA DE LAS CIUDADES)



Menos de treinta años después de la catástrofe de Lisboa, el centro y el sur de Calabria fue golpeado por cinco terremotos devastadores que ocurrieron entre el 2 de febrero y el 30 de marzo de 1783, en la descripción de los contemporáneos, la zona fue reducida a "un montón de escombros" . La destrucción se hizo extensiva a Messina (Sicilia), a la sazón un importante centro comercial. La investigación histórica de los antiguos archivos ha sacado a la luz el hecho de que esas zonas son sísmicas y activas, además de todo el escenario de los efectos sobre los centros urbanos y pueblos, y también en el medio ambiente natural (derrumbes, fisuras, fenómenos de licuefacción, la creación de nuevos lagos y desvío de los ríos). Esta secuencia sísmica de alta complejidad también causó el famoso tsunami del estrecho de Messina.

VUE DE L'OPTIQUE (GRABADO A MANO DE COLOR COBRE UTILIZADO EN LA TÉCNICA LATERNA MAGICA) MUESTRA EL TSUNAMI EN EL MAR Y LA COSTA, CON LOS BARCOS EN PELIGRO EN LAS AGUAS TURBULENTAS DEL ESTRECHO DE MESSINA A CONSECUENCIA DEL TERREMOTO 1783. DE LA HISTORIA DE LA GEOLOGÍA

Las réplicas, cientos de ellas, se prolongaron durante cuatro años. Tal secuencia en la actualidad sería devastadora en sus efectos, teniendo en cuenta la densidad demográfica y la mala calidad de los edificios de la Calabria moderna. Toda la zona se sitúa en alto riesgo sísmico. En 1755 con el terremoto de Lisboa, la experiencia de Portugal desarrolló en parte una nueva perspectiva a la hora de diseñar nuevas viviendas en 1784 (desde el Gaibola a la casa baraccata). Muchos nuevos municipios calabreses fueron diseñados para un plan urbano de malla regular, con calles anchas y edificios de baja altura que aumentaran la resistencia sísmica.

Nuevas regulaciones de construcción fueron emitidas por el gobierno de los Borbones, pero no se cumplieron. Una década más tarde, en 1799, el levantamiento anti-Borbón derrocó al gobierno: en medio de la debilidad institucional y la lucha política y social, el proyecto anti-sísmico cayó en el olvido y en desuso. Una especie de amnesia se apoderó de la cultura sísmica, algo que las generaciones posteriores pagarían caro cuando los temblores sacudieron la región una vez más. El análisis histórico de esta secuencia sísmica  abarca los aspectos científicos, urbanísticos y culturales de este desastre.


MÁS SOBRE EMANUELA GUIDOBONI

Emanuela Guidoboni, geóloga distinguida en historia, y especializada en historia medieval en la Universidad de Bolonia, nos muestra una incomparable y muy útil maestría en el estudio de archivos y paleografías. Desde 1982 ha llevado a cabo la investigación sobre terremotos históricos, definiendo especializados análisis históricos para la posterior utilización científica de los datos en sismología y geofísica. De 1983 a 2007, fue Presidenta encabezando la sección científica para la investigación de la SGA (Storia Geofísica Ambiente srl), uno de los productores más importantes de datos de sismicidad histórica en Europa.

Para el INGV (Istituto Nazionale di Geofisica e di Vulcanología) planeó y dirigió la investigación histórica sobre terremotos italianos, que fueron recopilados luego juntos en el Catálogo de fuertes terremotos en Italia desde la Antigüedad hasta el siglo XX (y los estudios y bases de datos que han hecho que miles de nuevos datos estén disponibles sobre la sismicidad italiana, el primer lanzamiento fue en 1995, el último en 2007). Guidoboni et al, Catálogo de fuertes terremotos en Italia desde el 461 a.C. hasta el 2000 y en el área mediterránea, desde 760 a.C. hasta el 1500, un avanzado laboratorio de Sismología Histórica, http://storing .ingv.it/cfti4med). Emanuela Guidoboni publicó el Catálogo de antiguos terremotos en el área mediterránea, con G.Traina y A. Comastri (1994) y el Catálogo de Terremotos y Tsunamis en el Mediterráneo del siglo XI al siglo XV con A. Comastri (2005).

EMANUELA GUIDOBONI
Estos catálogos están a disposición con las fuentes originales y con las evaluaciones de los efectos de cientos de terremotos. Consultora para el OIEA (Organismo Internacional de Energía Atómica) para los países del norte de África y para la zona subcaucásica, Emanuela Guidoboni ha revisado los catálogos de terremotos históricos para el riesgo sísmico en Túnez, Marruecos y Armenia.

Para el Ministerio italiano de Patrimonio Cultural, fundamenta el diseño de mapas de riesgo sísmico para los Monumentos de Sicilia y Calabria,  responsable de la anamnesis sísmica para los monumentos.

Para el Departamento de Protección Civil (Italia) Emanuela Guidoboni también participa en estudios de erupciones volcánicas (Vesubio, Etna y Campi Flegrei) desde épocas antiguas y medievales hasta finales del siglo XVII, a través de análisis de las fuentes originales históricas y tratados antiguos.

Además, ha analizado los tsunamis italianos y mediterráneos, desde épocas antiguas y medievales, Emanuela Guidoboni ha publicado numerosos artículos científicos al respecto. Ella también llevó a cabo actividades como profesora visitante en varias universidades italianas (Venecia, Florencia, Bolonia, Reggio Calabria), y en las escuelas de especialización en arqueología y restauración (Florencia y Nápoles).

El éxito del método adoptado radica en el delineado de una nueva disciplina científica de Sismología Histórica; se publicó el primer manual con J. Ebel:. Terremotos y Tsunamis del Pasado. Una guía para los problemas y métodos de Sismología Histórica (2009, Cambridge University Press); en 2007-2011 es investigadora senior en el INGV, y es responsable de las unidades de terremotos, volcanes y clima. En cuanto a Historia y Arqueología.

En Febrero de 2011 Emanuela Guidoboni fundó el Centro de Documentación Euro-Mediterránea sobre Eventos Extremos y Desastres (Centro Euro-Mediterraneo di Documentazione EVENTI ESTREMI E DISASTRI ), con sede en Spoleto (Italia), para la divulgación científica, histórica y cultural de los grandes y medianos impactos destructivos enfocados a acabar con las tragedias humanas ( www.centroeedis.it ).


MESSINA 1908 (FOTO CORTESÍA DE WIKIPEDIA)

viernes, 3 de agosto de 2012

CONFIGURACIONES URBANAS CONTEMPORÁNEAS EN ZONAS SÍSMICAS

Nueva publicación de Teresa Guevara sobre Configuraciones urbanas contemporáneas en zonas sísmicas patrocinada por SIDETUR

INTRODUCCIÓN AL ARTÍCULO QUE PRESENTABA EL LIBRO DE TERESA GUEVARA PÉREZ


La autora Teresa Guevara Pérez es arquitecta por la Universidad de Los Andes, Venezuela (1972), con diploma de posgrado en Construcción industrializada de la Architectural Association, Inglaterra (1975), máster de Arquitectura (1986) y doctora arquitecta (1989) especializada en edificaciones sismorresistentes por la Universidad de California en Berkeley.

En el marco de su investigación acerca de construcción sismorresistente observó que a nivel internacional se lanzaron estudios sobre el comportamiento estructural de los edificios en zonas sísmicas desde comienzos del siglo XX. Sin embargo nota que en la mayoría de los países en zonas sísmicas la responsabilidad sobre la mitigación de la vulnerabilidad sísmica ha sido delegada a los ingenieros estructurales. Los arquitectos y urbanistas continúan aplicando patrones anteriores, tanto en la normativa arquitectónica como en la normativa de zonificación urbana desentendiéndose de la responsabilidad que les corresponde.

Comentarios de otros expertos:

Ing. Luis Enrique Garcia Reyes:

“El presente tratado de Teresa Guevara sobre la enorme importancia que tiene el urbanismo y la arquitectura en la mitigación de los efectos de los sismos en el mundo construido es un aporte fundamental en vincularlas como un elemento determinante en el enfoque moderno del tema, su problemática y las formas de resolverlos… Otro aspecto que se debe resaltar es la vigencia del libro en Latino América. Los numerosos ejemplos derivados de ciudades y países de esta región que a su vez comprende una de las zonas de la Tierra con mayor actividad sísmica es muy acertado dada la audiencia que el libro tendrá.”

Arq. Urb. Germán Samper Gnecco:

“Teresa Guevara hace un recuento histórico para mostrar cómo a finales del siglo XIX y comienzos del siglo XX se produce la revolución industrial, que produce un cambio demográfico en la tierra y ésta se urbaniza, mientras en lo económico la defensa de la iniciativa privada crea el capitalismo, que va a tener una influencia en la forma de las ciudades….

Al mismo tiempo, el siglo XX nace con dos materiales estructurales nuevos: el primero, el acero, se desarrolla en Chicago y permite la construcción de rascacielos, y el segundo, el concreto reforzado, nace en Europa y viene a respaldar tecnológicamente la creación del Movimiento Moderno, que se concreta con el grupo CIAM (congresos internacionales de arquitectura moderna), el cual si bien no tiene una aplicación de todas sus teorías, en el aspecto de diseño urbano rompe con la trama de manzanas y la idea de calle paramentada que caracterizó las ciudades del pasado.”

“A pesar de su complejidad y de su rigor tecnológico, el libro se puede sintetizar en unas pocas frases:






  • A partir del siglo XX el mundo se urbaniza.
  • La urbanización y la densificación traen problemas de sismorresistencia nuevos en las edificaciones.
  • Las tecnologías constructivas –nuevos materiales estructurales- permiten edificaciones de gran altura y estructuras audaces.
  • Como consecuencia se desarrolla la ingeniería sísmica.
  • La arquitectura debe diseñar con configuraciones sismorresistentes en zonas sísmicas.
  • El trabajo en equipo con ingenieros es indispensable.
  • Conviene crear la cátedra de sismorresistencia en Escuelas de Arquitectura




La publicación está organizada en diez capítulos, un comentario final y un CD con tres artículos complementarios.

Capítulos temáticos:

 1.  La ciudad contemporánea y su origen histórico
 2.  La vulnerabilidad sísmica de la ciudad contemporánea
 3.  Las configuraciones contemporáneas generadoras de vulnerabilidad sísmica
 4.  El edificio singular colindante con edificaciones contiguas
 5.  La irregularidad geométrica en alzado
 6.  La irregularidad geométrica en planta
 7.  El piso blando y el piso débil
 8.  La irregularidad torsional en plantas geométricamente regulares
 9.  La columna cautiva y la columna corta
10. Un nuevo paradigma: la ingeniería sísmica basada en el desempeño y la idoneidad




CD:

Documentos consultados en la publicación
C1. Origen y evolución de la ingeniería sísmica moderna y su normativa
C2. Síntesis de las normas sísmicas de los países de Hispanoamérica y de España





Los capítulos están relacionados entre sí por un hilo conductor que permite leerlo secuencialmente, pero al mismo tiempo cada capítulo en sí mismo constituye una monografía que puede ser abordada independientemente. En cada estudio de caso de edificios con configuraciones arquitectónicas y urbanas irregulares se explica su origen arquitectónico y urbano, los efectos que pueden producir los sismos en ellos, las secciones de normas correspondientes y ejemplos de los diversos tipos de configuración. La explicación se complementa con números gráficos y fotografías.



HAITÍ 2010









Según la autora, para reducir la vulnerabilidad de las ciudades contemporáneas, no es suficiente establecer y aplicar las disposiciones estructurales contenidas en las normas sísmicas, sino se requiere una responsabilidad compartida entre arquitectos, urbanistas, ingenieros estructurales y funcionarios.

Debido a esta necesidad la autora desde 2003 está investigando en forma interdisciplinaria con el objetivo de identificar y analizar los aspectos arquitectónicos y urbanos que han influido en la creación de dicha vulnerabilidad.







La responsabilidad en la mitigación de la vulnerabilidad sísmica se ha delegado en los ingenieros estructurales, evadiendo los arquitectos, diseñadores urbanos y urbanistas su cuota de parte de responsabilidad.


LA TÍPICA ROTURA A CORTANTE DEL HORMIGÓN ARMADO SOMETIDO A ACELERACIÓN SÍSMICA


CONCENTRACIÓN DE ESFUERZOS POR PLANTA DIÁFANA Y PISO DÉBIL


EJEMPLO DE CÓMO GENERAR EL EFECTO DE COLUMNA CAUTIVA POR EL ACOPLAMIENTO DE UNA ESCALERA

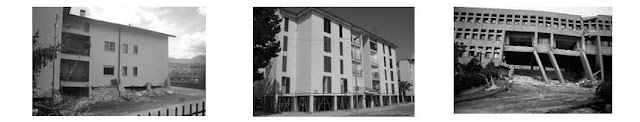

EDIFICIOS DE TRES PLANTAS EN AL ASNÁM, ARGELIA 1980, PLANTAS BAJAS DE 1 m PARA LABORES SANITARIAS

PORTADA DEL LIBRO


Esta nueva publicación de Teresa Guevara Pérez, "Configuraciones urbanas contemporáneas en zonas sísmicas" ha sido patrocinada por SIDETUR y es un gran aporte para un enfoque multidisciplinar en un campo que aún tiene mucho que desarrollar de la mano de disciplinas tan diferentes como la historia, la geología, la ingeniería, el urbanismo o la arquitectura.




Un nuevo trabajo riguroso, basado en experiencias atentamente estudiadas y con la profesionalidad que acompaña a la amplia experiencia que la autora es capaz de comunicar con palabras accesibles para el público en general y para arquitectos, ingenieros, geólogos, historiadores y urbanistas en particular.







jueves, 2 de agosto de 2012

IL PESO ECONOMICO E SOCIALE DEI DISASTRI SISMICI IN ITALIA NEGLI ULTIMI 150 ANNI, UN LIBRO DI EMANUELA GUIDOBONI E VALENSISE GIANLUCA



IL RUOLO DELL'ARCHITETTURA E DEEL'URBANISMO NELLA RESILIENZIA SISMICA DELLE CITTA'



Sessione dedicata a promuovere la partecipazione interdisciplinare. E' di vitale importanza che le discipline d'ingegneria sismica e i responsabili politici comprendano quali effetti le loro decisioni possano produrre sulle progettazioni e pianificazioni urbane in riferimento alla capacità di recupero di zone colpite da terremoti. L'obiettivo di questa sessione è creare una rete di comunicazione internazionale per la discussione di queste tematiche e l'interscambio di nozioni.

UNA SESSIONE SPECIALE DI 15WCEE

RACCOMANDA

Un libro sorprendente di Emanuela Guidoboni e Gianluca Valensise:

Il peso economico e sociale dei disastri sismici in Italia negli ultimi 150 anni

DANNI NEL RICCO PATRIMONO DEL PAESE COL MAGGIOR NUMERO DI SITI UNESCO DEL MONDO. L'ITALIA È LA PRIMA POTENZA MONDIALE DEL TURISMO CULTURALE

Con la crudezza di una base di dati e la sottile puntualità di uno studio storico, si raccontano i 34 disastri sismici che hanno segnato la storia dell'Italia nei suoi primi 150 anni dall'unificazione. In Italia ogni 4-5 anni avviene un disastro sismico, con gravi danni o distruzioni in 1.550 località, 10 città comprese capitali di provincia. Nel frattempo si sono verificati altri 86 terremoti di bassa intensità che, a volte, però, si rivelano ugualmente devastanti.



LA ROCCA (FINALE EMILIA, 2012)

Una storia italiana poco conosciuta e sconcertante, della quale nessuno fino ad ora aveva presentato un rendiconto.

Imprevedibili e distruttivi, i disastri sismici costosi, continuano a pesare sulle economie e sulle società colpite per decadi e, a volte, per sempre.

E' accaduto in qualunque momento che forti terremoti abbiano cambiato la vita di individui e delle loro famiglie, han cambiato relazioni sociali.

Ricchi patrimoni sono stati demoliti, danneggiati o edifici, tanto pubblici quanto privati, sono stati ridotti a un cumulo di macerie, modificando profondamente le comunicazioni urbane.

A volte è successo che queste rovine hanno caratterizzato fortemente il paesaggio italiano.

Perché tanto danno? Chi pagherà un costo così alto?






Le parole di Emanuela Guidoboni:

"... L'obiettivo era comprendere il problema sismico nel nostro Paese. Questa pubblicazione è stata il frutto di una ricerca storica sviluppata da un'attenta analisi dei forti terremoti avvenuti in Italia dal 462 a.C. fino al 2010 (Base di dati attuale dell'INGV). In Italia si verifica un disastro ogni 4-5 anni, sebbene con magnitudo relativamente bassa (5,45 a 5,8). Abbiamo, dunque, cercato di far luce sulle cause: la caratteristica degli edifici (65% sono di costruzione antecedente al 1950), una considerevole presenza di case antiche e povere, la scarsa applicazione di norme antisismiche, anche quando già queste leggi esistevano. La debolezza dell'instabilità politica e istituzionale ha sottostimato l'importanza dell'applicazione della sicurezza sismica, anche se spesso tutto ciò è evidenziato. Un altro elemento importante, soprattutto negli ultimi 50 anni, è da ricercare nell'assenza d'informazione sul rischio sismico che corre la popolazione. Chi potrà calcolare il rischio sismico senza conoscere alcuni importanti fatti del passato? C'è un terribile problema di sottostima degli impatti. Non c'è dialogo tra gli storici. Tuttavia, c'è un problema di metodo di valutazione dei pericoli (sismicità storica selezionata seguendo determinati criteri più l'accelerazione basica). Il risultato consiste nel fatto che non s'informano opportunamente tutti coloro che adottano misure, gli amministratori e le persone normali, i cittadini ..."

Il libro è stato curato da Euro-Mediterranean documentation EXTREME EVENTS AND DISASTERS, in collaborazione con il  National Institute of Geophysics and Volcanology.



IL LIBRO CON LA COPERTINA


Il libro contiene 258 fotografie e 43 cartine di effetti sismici. Basato su dati strettamente scientifici che furono elaborati proprio per essere utilizzati in questo lavoro rigoroso e brillante.




IMMAGINI DEL TERREMOTO IN EMILIA ROMAGNA (SKY TG24)

miércoles, 1 de agosto de 2012

LA PLANTA LIBRE EN LOS EDIFICIOS: CONFIGURACIÓN MODERNA GENERADORA DE IRREGULARIDAD SÍSMICA

Presentado en las XXX jornadas de investigación del IDEC

L. Teresa Guevara Pérez
Facultad de Arquitectura y Urbanismo, Universidad Central de Venezuela, Caracas.



Resumen

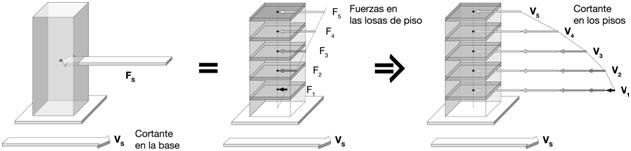

La irregularidad en la configuración es uno de los factores que se incluyen actualmente en la mayoría de las normas sísmicas para definir el procedimiento de análisis que se aplicará en el diseño sismorresistente de los edificios. Estas irregularidades se deben generalmente a decisiones arquitectónicas tomadas en el diseño original del edificio, o en remodelaciones posteriores. Las normas establecen dos categorías de irregularidades: en planta y en alzado. Entre los tipos en alzado se han establecido: piso blando (distribución irregular de la rigidez) y piso débil (distribución irregular de la resistencia). Ambas configuraciones se conocen en términos arquitectónicos como planta libreEl origen arquitectónico de estas configuraciones se deriva principalmente de los postulados de la arquitectura moderna que se establecieron desde mediados del siglo XX y se adoptaron mundialmente tanto en zonas no sísmicamente activas como activas.

Ante los numerosos informes que después de los sismos han reportado daños severos y hasta el colapso de edificios con estas configuraciones se inició la investigación que se resume en esta ponencia. El objetivo principal es definir cómo se puede lograr pasar del conocimiento académico a la práctica profesional para evitar la manera en que hasta ahora se ha tratado el diseño y construcción de edificios con las configuraciones estudiadas. Se examinó: el origen arquitectónico de las configuraciones, las razones para su difusión internacional, las normas urbanas que promueven su uso, los conceptos y normas que definen su comportamiento ante sismos. Como resultado se presentan una serie de recomendaciones tanto arquitectónicas como estructurales.

Palabras clave: piso blando y piso débil, configuración sísmicamente irregular, arquitectura moderna

Introducción

En términos de arquitectura moderna se conoce la planta libre como un piso del edificio en el que la mayor parte de su espacio interior no presenta paredes o muros rígidos, inamovibles o difíciles de remover. La serie de ventajas tanto estéticas como funcionales que proporciona este concepto de diseño arquitectónico ha sido la causa por la que internacionalmente desde principios del siglo XX se ha estimulado y en algunos casos hasta se obliga su uso a través de las normas de zonificación urbana (NZU) en gran parte de las ciudades contemporáneas. La planta libre ha sido ampliamente utilizada tanto en zonas que nos son sísmicamente activas como en las que sí lo son, generando innumerables edificios con irregularidades estructurales identificadas en las normas sísmicas como de los tipos piso blando y piso débil, con los consecuentes efectos desastrosos cuando ocurre un sismo.

Estos dos conceptos suelen confundirse y a veces hasta usarse como sinónimos aun cuando cada uno de ellos está relacionado con una característica física de la estructura de tipo diferente: el piso blando o piso flexible con la rigidez y el piso débil con la resistencia a las fuerzas producidas por los sismos.

El objetivo principal de la investigación que se llevó a cabo, fue estudiar las estrategias para subsanar las discrepancias entre arquitectos y urbanistas por un lado, e ingenieros estructurales por el otro, en cuanto al significado profesional en el uso de esta configuración arquitectónica-estructural y las estrategias para que se llegue a un entendimiento para reducir la vulnerabilidad sísmica de los edificios, tanto a ser diseñados y construidos, como las existentes.

Se estudió: (1) el origen y la evolución de la configuración arquitectónica, conocida como planta libre, en la ciudad contemporánea; (3) la identificación histórica de esta configuración como causante de vulnerabilidad sísmica; (4) los conceptos estructurales que identifican a la planta libre como sísmicamente irregular; (5) la identificación de diferentes configuraciones arquitectónicas que se consideran dentro los tipos de piso blando y piso débil y sus efectos en los edificios cuando ocurre un sismo significativo; (6) las normas urbanas de ciudades contemporáneas que estimulan el uso de esta configuración; y (7) ejemplos emblemáticos de edificios cuyos daños ante sismos se identificaron como causados por la irregularidad de sus configuración. Se incluye en esta ponencia un resumen de este estudio y algunas de las observaciones y recomendaciones que se derivaron de él.

1 El origen y la evolución de la configuración arquitectónica tipo planta libre


La configuración arquitectónica planta libre, tan común en la ciudad contemporánea, se deriva principalmente de tres de los cinco puntos para una nueva arquitectura de Le Corbusier (LC) que definen los postulados de la arquitectura moderna: (1) los pilotis: son columnas muy esbeltas en la planta baja (PB), o piso a nivel de calle que se deja libre de paredes, con lo cual se crea una especie de espacio “vacío” entre el terreno y la primera planta habitable, dando la sensación de que el edificio flota en el aire y permitiendo la circulación peatonal a través de este espacio; (2) la planta libre: se traduce en una planta de arquitectura sin ningún, o muy pocos, muros o paredes inamovibles, dando mayor libertad para la disposición de las actividades que allí se realizan y eliminando las restricciones de diseño arquitectónico que imponía en los edificios tradicionales la presencia de muros estructurales; (3) la fachada libre: libre de muros estructurales, que permite una mayor flexibilidad en el diseño, distribución y uso de materiales para el cerramiento exterior del edificio, y hasta la opción de prescindir de éstos.

La instauración internacional de los postulados modernos se realizó a través del Congreso Internacional de Arquitectura Moderna (CIAM) que se celebró desde 1928 hasta su disolución en 1959. Estos postulados se fundamentaron en el uso de los nuevos materiales de construcción y estructuras porticadas de concreto reforzado que se venían desarrollando desde finales del siglo XIX y que hicieron factible la construcción de edificios soportados por columnas muy esbeltas, dejando de lado el sistema estructural de muros que predominó hasta principios del siglo XX. En la figura 1  (Guevara 2012, p. 232) LC con sus gráficos compara aspectos de la arquitectura tradicional y de la moderna propuesta por él; en la parte superior a la izquierda, entre los cinco puntos de la arquitectura moderna, se destacan los tres puntos que están vinculados con las configuraciones estudiadas, y a la derecha ilustra las ventajas que proporciona la PB libre de la propuesta moderna y las desventajas en los edificios tradicionales: muros portantes funcionalmente inflexibles. En la parte inferior,  compara el diseño “paralizado” e inalterable (plan paralysé) de los edificios tradicionales y algunas de sus desventajas: insalubridad, ineficiencia y desperdicios, con el diseño moderno: una estructura independiente, planta y fachada libres, y algunas de sus ventajas: economía, higiene y circulación peatonal separada de la circulación vehicular.

Figura 1. LC compara las desventajas de la arquitectura tradicional y las ventajas que proporciona la configuración tipo planta libre

Desde principios del siglo XX los arquitectos e ingenieros de Japón habían comenzado a usar estructuras de concreto reforzado y de acero, y las configuraciones arquitectónicas que en ese momento se imponían en Europa y EE.UU. Pero también los especialistas en ingeniería sismorresistente comenzaron a notar que la planta libre podía influir en el comportamiento de los edificios ante los sismos. Se resume a continuación los párrafos vinculados con el tema tratado de la sección Crónica sobre la influencia de la configuración en el desempeño sísmico en Guevara (2009, pp. 58-73).

Según Freeman (1932, p. 711), después del sismo de Kanto, Japón de 1923, Tachu Naito, reconocido ingeniero y profesor de arquitectura en la Universidad de Waseda en Tokio, presentó en el boletín de junio de 1927 de la Sociedad Sismológica de EE.UU. un resumen en inglés de su libro escrito en japonés, considerado un tratado sobre diseño sismorresistente. De los cuatro principios fundamentales propuestos por Naito con relación a aspectos de la configuración, dice el punto 3: “Se deben usar paredes rígidas abundantemente y se deben disponer simétricamente en planta y continuas en toda la altura del edificio”. Estos principios no trascendieron ni en EE.UU. ni en la mayoría de los países ubicados en zonas sísmicas que seguían el modelo de los edificios flexibles. Las ciudades importantes de estos países crecían aceleradamente incorporando a las zonas urbanas las edificaciones con estructuras flexibles y paredes no estructurales de bloques de arcilla, más rápidas de construir y más económicas que las rígidas propuestas por los japoneses, que además les permitieron seguir las tendencias del movimiento moderno europeo, que venían predominantemente de Francia y Alemania, y luego su posterior desarrollo en el este de EE.UU., a través del estilo internacional, que se extendió a otras ciudades que estaban en pleno crecimiento. Estas tendencias arquitectónicas fueron desarrolladas originalmente por profesionales que venían de zonas que no habían sido afectadas por sismos.

A mediados del siglo XX ya se habían comenzado a aplicar disposiciones para el diseño de edificios sismorresistentes en países ubicados en zonas sísmicamente activas y que estaban creciendo con los patrones arquitectónicos modernos. A principios de los años sesenta los edificios modernos de varias ciudades nuevas habían sido afectados. En Caracas, capital de Venezuela, debido a los ingresos petroleros, a partir de los años cincuenta se produjo un acelerado crecimiento en cuanto a edificios altos y modernos y se habían aplicado las técnicas constructivas para estructuras de concreto reforzado desarrolladas en EE.UU. y las tendencias de la arquitectura moderna en boga para ese momento en todo el mundo.

El sismo de Caracas de 1967, aun cuando el número de edificaciones que colapsaron fue reducido, produjo mucho daño estructural y no estructural y se convirtió en un importante laboratorio de prueba de los conceptos de ductilidad para el diseño y construcción de edificaciones sismorresistentes (ESR) de concreto reforzado que para ese momento se discutían en EE.UU. Asimismo fue de gran importancia desde el punto de vista urbano pues se puso de manifiesto la relación entre las características dinámicas del suelo local y el comportamiento de los edificios. En los innumerables informes técnicos emanados de los comités de expertos que evaluaron los daños producidos por dicho sismo, se insistió en la presencia de ciertas configuraciones arquitectónicas que se repetían en la mayoría de los edificios dañados, entre otros, el uso de plantas bajas libres, generando pisos flexibles.

R. Hanson y H. Degenkolb (1975. p. 309), comentan:

La mayoría de los departamentos altos tenían muchas divisiones de bloque hueco y muros exteriores del mismo material que actuaron como muros de cortante, al menos hasta que fallaron los bloques huecos. Sin embargo, la planta baja se usaba a menudo como área comercial o como estacionamiento de automóviles, de tal modo que los muros de bloque hueco no se prolongaban hasta el suelo. Esto concentró las fuerzas, la deformación y la absorción de energía en el primer piso, con el consecuente daño en ese punto. Existe una fuerte tendencia arquitectónica en todo el mundo a dejar la planta baja abierta, es decir, a colocar el edificio como si estuviera sobre “zancos”. Como señaló un ingeniero estructural: “A los arquitectos les gusta construir sus edificios sin medios visibles de apoyo”. No se puede enfatizar más el hecho de que los requerimientos sísmicos reglamentarios en uso no están basados en este tipo de distribución dinámica de rigidez, y se pueden esperar grandes problemas potenciales en estos edificios construidos con los mínimos requisitos reglamentarios en áreas sujetas a grandes sacudimientos sísmicos. Los daños en muchos edificios de Caracas son una gran advertencia sobre lo que podría suceder en la costa occidental de los Estados Unidos.

Todavía veintitrés años después de este sismo se recordaban estas “lecciones no aprendidas”. En el suplemento del Código Nacional de la Construcción de Canadá de 1990 se menciona (Canadá, 1990, p. 215):

Las fallas en algunos edificios en el sismo de Caracas del 29 de julio de 1967 fueron causadas por las paredes de bloques, las cuales actuaron como muros estructurales, cambiando así la rigidez de los pórticos que había sido asumida en el diseño original.

A principios de los años setenta del siglo XX, se había corroborado empíricamente que las edificaciones modernas, con formas que no cumplían con las condiciones básicas de regularidad antes mencionadas, eran propensas a mayores daños que las que eran regulares. Sin embargo, hasta entonces no se habían incluido en las normas los parámetros relacionados con este tema para el diseño y construcción de ESR. Se concluyó que esto se debía en gran parte a las dificultades para definir analíticamente en qué límites la edificación deja de ser regular, y para determinar por los métodos tradicionales el posible comportamiento que pudieran tener estas edificaciones ante las acciones de los sismos que podían afectarle durante su vida útil. En California, durante esa década se inició entre los investigadores, tanto arquitectos como ingenieros, el estudio sistemático de los efectos que podía generar la irregularidad de la configuración arquitectónica en el comportamiento sismorresistente de las edificaciones; un grupo de académicos y asociaciones de profesionales vinculados con el diseño de ESR, iniciaron una campaña para que se incluyeran en los reglamentos de diseño y construcción, los parámetros y los valores que identifican las configuraciones irregulares y para establecer métodos especiales para el análisis de aquellas que se reconocieran como tales.

El sismo de San Fernando, California, en 1971, aunque tuvo una magnitud moderada de 6,6 en la escala de Richter, produjo grandes pérdidas económicas y daños significativos en los edificios. La infraestructura hospitalaria fue severamente afectada. El edificio de tratamiento, consulta y hospitalización de uno de los grandes complejos hospitalarios, el Olive View en Sylmar, cerca de San Fernando, sufrió graves daños en los dos pisos bajos donde se produjo piso blando y piso débil y fue uno los causantes de la mayoría de las víctimas mortales. Este edificio se había terminado de construir en 1970 como modelo de edificio que cumplía con los preceptos estructurales de las normas sísmicas vigentes. En 1979 el sismo de Imperial Valley en California, produjo daños en el edificio de Servicios Administrativos del Imperial County, diseñado según los preceptos arquitectónicos del movimiento moderno y su estructura cumpliendo con los preceptos contenidos en las normas sísmicas más avanzadas para el momento, sufrió daños considerables antes de ser ocupado y tuvo que ser demolido debido a los efectos que se produjeron por una configuración arquitectónica inadecuada. En la sección Ejemplos de casos emblemáticos, se describen en detalle estos dos casos.

Con referencia a las influencias arquitectónicas del movimiento moderno en el comportamiento de los edificios en el sismo de El-Asnam, Argelia, y la presencia de plantas libres, en 1981, M. Wang, profesora de Arquitectura de la Universidad de California en Berkeley, en el artículo Dogma estilístico versus resistencia sísmica: La contribución de los preceptos modernistas a un desastre argelino (Wang, M. 1981), publicado en la revista del American Institute of Architects (AIA), expuso:

Casi todos los arquitectos educados en el mundo occidental están familiarizados con los cinco puntos de la nueva arquitectura, la cual Le Corbusier publicó en sus “Ouvres Complètes”. (…) Mientras “los cinco puntos” han sido los causantes de acelerar las palpitaciones de los corazones de muchas generaciones de arquitectos, para los ingenieros y otros especialistas en edificaciones sismorresistentes tienen más connotaciones siniestras, puesto que ellos identifican los pilotis como “pisos blandos” los cuales han sido la causa principal de la falla de docenas de edificios modernos en sismos que han ocurrido en todo el mundo. (...) En la ciudad de El-Asnam, la cual había sido casi totalmente reconstruida tan sólo hacía 20 años (después del sismo de 1954), el 80 por ciento de las estructuras fue destruido [por el sismo de 1980]. Esta vez la mayoría eran edificaciones modernas de concreto reforzado. (…) Un equipo de investigadores especialistas en sismorresistencia de EE.UU. [del cual la autora de este artículo era miembro] concluyeron: “El colapso de estos edificios no ocurrió debido a que no fueran estructuras ingenieriles o porque se economizó en el uso de materiales estructurales. El colapso ocurrió debido al hecho de que los edificios no estaban diseñados ni desde el punto de vista arquitectónico ni ingenieril para los efectos de los fuertes movimientos del suelo debido al sismo”.

V. Bertero et al., (1983, pp. 6-3)  remarcan lo siguiente:

Estos estilos muestran una falta de preocupación sobre la importancia de la simetría en la distribución de la masa del edificio y de los elementos del sistema de resistencia sísmica, o del peligro de utilizar paredes de corte en los pisos superiores de la edificación que llegan sólo hasta el segundo nivel creando plantas bajas abiertas (piso blando o flexible). En muchos casos, la alternativa de una configuración basada sólo en el estilo arquitectónico produjo edificaciones con irregularidades en planta y en elevación; cambios repentinos en la distribución de la masa, rigidez, resistencia y ductilidad; torsiones excesivas; pisos blandos; o voladizos descabellados, de gran longitud.

El sismo de Michoacán, México, de 1985, dejó muchas lecciones y constituyó un hito en en cuanto al papel de los arquitectos y urbanistas en la vulnerabilidad de la ciudad en general y las edificaciones en particular. Se realizaron varios talleres para analizar las lecciones derivadas de dicho sismo, en los que participaron ingenieros, arquitectos, planificadores urbanos, geólogos, ingenieros geotécnicos y otros profesionales tanto de México como de EE.UU. Posteriormente en la edición de 1998 del Uniform Building Code (UBC 1988) norma sísmica de California que sirvió de base internacional para el desarrollo de las normas sísmicas de numerosos países, se introdujeron cambios significativos y por primera vez se incluyó la identificación del piso blando y el piso débil en la tabla de irregularidades en alzado para establecer el método especial de análisis que se debía aplicar en el diseño de la estructura. En los sismos de Loma Prieta en 1989 y Northridge en 1994, ambos en California, Kobe en Japón, 1995, y Chi-Chi en Taiwán, 1999, se volvió a poner en evidencia la relación entre el uso de la planta libre y los efectos en los edificios dañados. Los efectos de los sismos de los años 1980 y 1990 produjeron un cambio drástico, no sólo en las normas sísmicas, sino en el paradigma del diseño de ESR. Otra serie de sismos destructores han ocurrido desde principios del siglo XXI, que han afectado grandes zonas de ciudades contemporáneas y edificaciones modernas, que una vez más puso en evidencia la gran influencia que la decisiones arquitectónicas y urbanas tiene en la vulnerabilidad sísmica de las ciudades.

Con el fin de restringir aún más el uso del piso blando y del piso débil, en la más reciente generación de normas sísmicas de EE.UU., (NEHRP, ASCE 7, e International Building Code (IBC), se incorporaron dos nuevos tipos en la tabla de irregularidades en vertical. Como ejemplo el cuadro 12.3-2: Vertical Structural Irregularities en el ASCE/SEI 7-10, (p. 83) ilustra estos nuevos tipos: (1) rigidez - Piso blando extremo (Stiffness Irregularity - Extreme Soft Story), y (2) resistencia – Piso débil extremo (Lateral Strength - Extreme Soft Story). Estos criterios han servido como base para el desarrollo de los reglamentos o normas para el diseño de edificaciones sismorresistente de muchos países alrededor del mundo, en los que se han ido incorporando disposiciones relacionadas con las irregularidades en la configuración aquí tratadas.

2 Los conceptos estructurales que identifican a la planta libre como irregularidad en el comportamiento sísmico de los edificios

En un edificio regular, si la masa es uniforme en la altura del edificio, las fuerzas inducidas por un movimiento sísmico tienden a distribuirse mediante un patrón uniforme y continuo. Las fuerzas inerciales (Fi) en los pisos superiores serán mayores que en los inferiores debido a que la aceleración aumenta con la altura. Cuando la estructura se ve sometida a las fuerzas horizontales se genera un desplazamiento relativo, o deriva (D), entre la losa de un nivel y la del nivel inmediato; los desplazamientos se manifiestan principalmente como fuerzas cortantes (Vi) que se oponen a la fuerza cortante basal  (Vs) y como efectos de flexión o momentos flectores (Mi). Como se ilustra en la figura 2, el cortante (Vi) en cada piso es igual a la suma de la fuerza horizontal en ese piso más las fuerzas horizontales que actúan en los pisos superiores.

Figura 2. Fuerzas laterales y cortantes generadas en el edificio debido al movimiento del terreno.

El piso blando se refiere a la existencia de un nivel o piso del edificio que presenta una rigidez significativamente menor que el resto de los pisos del edificio; por ello se le llama también piso flexible; generalmente se debe a decisiones arquitectónicas en cuanto a la ubicación de paredes no estructurales rígidas que se adosan a las columnas. Cuando existe una planta libre y no se toma en cuenta en el análisis de la estructura esta diferencia de rigidez entre ese piso y los pisos superiores, modifica el concepto estructural original del edificio. En cambio, el piso débil tiene que ver con la capacidad del edificio para resistir sin fallar ante las acciones sísmicas debido a la diferencia entre la resistencia de los componentes estructurales de un piso y la de los pisos superiores; generalmente se debe a un diseño estructural inapropiado.

Cuando ocurre un sismo, si el edificio presenta una porción más flexible en un piso que en el resto de los pisos superiores, su deriva (D) será mayor y, por lo tanto, la mayoría de la energía de entrada será absorbida por esa porción más flexible y la restante será distribuida entre los pisos superiores más rígidos. Si el edificio presenta una planta libre, principalmente en alguno de los pisos inferiores, gene­ralmente los componentes estructurales de ese piso se verán sometidos a grandes deformaciones. El comportamiento inelástico se concentra en la zona de la irregularidad. En la figura 3,  se ilustra la diferencia entre la deformación lateral de un edificio con una distribución homogénea de la rigidez en altura (a) y uno con la planta baja libre (b).

Figura 3. Distribución del desplazamiento total generado por un sismo en: (a) un edificio regular; y (b) un edificio con planta baja libre.


Si esta condición no se prevé en el diseño estructural desde el principio, se pueden producir daños irreparables tanto en los componentes estructurales como en los no estructurales de ese piso, pudiendo provocar el colapso local y, en algunos casos, hasta el colapso total del edificio. La planta libre puede estar presente en la PB o en un nivel intermedio.

Como se mencionó anteriormente, al inicio del siglo XXI, la mayoría de las normas sísmicas vigentes internacionalmente siguen los parámetros con relación a las irregularidades de los edificios que se establecieron inicialmente en EE.UU. en el Uniform Building Code de 1988 (UBC-88). Para identificar la presencia de las irregularidades estudiadas en esta ponencia a los efectos de establecer el método de análisis estructural y el valor de la fuerza cortante que se utilizará, se establece ASCE/SEI 7-10, (p. 83): (a) el piso blando está presente “Cuando la rigidez ante fuerzas horizontales de un piso es menor del 70 por ciento pero superior o igual al 60 por ciento de la rigidez del piso superior o menor del 80 por ciento pero superior o igual al 70 por ciento del promedio de la rigidez de los tres pisos superiores”; y (b) el piso débil está presente, “Cuando la resistencia del piso es menor del 80 por ciento de la del piso inmediatamente superior, entendiendo por resistencia del piso como la suma de las resistencias de todos los elementos que comparten el cortante del piso para la dirección considerada”.

Con el fin de restringir aún más el uso de estas configuraciones, a partir del NEHRP 1997 (BSSC, p. 60) se incorporó en la tabla de irregularidades en alzado un nuevo tipo, el piso blando extremo (Extreme Soft Story) y se prohibió su uso cerca de las fallas activas; se define así:  “Cuando la rigidez ante fuerzas horizontales de un piso es menor del 60 por ciento de la rigidez del piso superior o menor del 70 por ciento del promedio de la rigidez de los tres pisos superiores.” Y, a partir del International Building Code 2006 (IBC-06) y del ASCE 7-05, en el capítulo 12 se incorporó el piso débil extremo (Extreme Weak Story) definido así: “Cuando la resistencia lateral del piso es menor que el 60 por ciento de la rigidez del piso inmediatamente superior, entendiendo la resistencia del piso como la suma de las resistencias de todos los elementos que comparten el cortante del piso para la dirección considerada.”

Las tan usadas plantas bajas libres son el ejemplo más común de formación de estas irregularidades; los apartamentos residenciales u oficinas se distribuyen en los pisos superiores, mientras en el piso más bajo se ubica los estacionamientos para los vehículos y/o las zonas sociales que requieren espacios amplios y libres, total o parcialmente, de tabiquería interior. Generalmente el piso blando está presente en los edificios residenciales modernos construidos con sistema estructural porticado donde la presencia en los pisos superiores de componentes rígidos no intencionalmente estructurales, como es el caso de las paredes de albañilería, adosados a los componentes estructurales flexibles y la ausencia de estas paredes en la PB modifica el comportamiento de los componentes estructurales en este piso, por lo que los pisos superiores conformarán un volumen superior de mayor rigidez y mayor masa y así prácticamente toda la deformación lateral se concentrará en la PB. El piso débil generalmente se produce cuando debido a la ausencia, desplazamiento o reducción de tamaño de los componentes de resistencia a las fuerzas laterales en un piso, se interrumpe el flujo de fuerzas hacia las fundaciones. El piso débil se puede generar como se ilustra en la figura 4, debido a: (a) la eliminación o debilitamiento de componen­tes de resistencia sísmica en la PB, como se muestra en los dos primeros casos; y (b) en los sistemas mixtos o duales de pórticos y muros estructurales, al interrumpir la continuidad de los muros en la PB, como se muestra en el tercer caso. Estos casos se pueden presentar en pisos intermedios tam­bién.

Figura 4. Casos de generación de piso débil en la planta baja de los edificios.

En el caso de las plantas bajas libres con gran altura, las columnas son muy flexibles, no sólo debido a la total o parcial ausencia de componentes rígidos, sino como resultados de ser significativamente más alta con relación a las de los pisos superiores. Esta configuración arquitectónica es uno de los modelos característicos de los diseños modernos para oficinas, hoteles y hospitales, en los que no sólo se diseña los pisos de acceso al público, libres de muros, sino que generalmente este nivel, debido a su importancia, tiene mayor altura de entrepiso que la del resto de los pisos, en los que se ubican las oficinas o las habitaciones. Existen numerosos casos de edificios que presentan una combinación de estos dos tipos de irregularidad, piso blando y piso débil, lo que los hace particularmente vulnerables sísmicamente. Otro caso particular de los antes mencionados, muy común en edificios de ofici­nas de finales del siglo XX y con gran influencia del estilo post mo­derno, son aquellos en los que se impone la desco­nexión parcial o total entre componentes estructu­rales me­diante la elimina­ción de algunos de ellos. Si los componentes estructurales no son capaces de resistir las deformaciones que se generan en estas plantas libres, se genera un piso débil. En la figura 5 (Guevara 2012, pp. 237-238.) se muestran los casos de PB de gran altura.

Figura 5. Esquema de edificio moderno con PB de gran altura; la entrada del Ministerio de Educación de Brasil en Río de Janeiro (Foto: Jose Luis Colmenares); esquema y foto de desconexión parcial o total entre componentes estructurales (Foto: Klaudia Laffaille).

En la mayoría de los sismos de las ciudades contemporáneas se presentan casos de colapso por piso blando y piso débil en la PB. La figura 6 presenta tres ejemplos de daños severo reciente debido a este tipo de configuración.

Figura 6. Tres ejemplos recientes de daños severos atribuidos a los efectos de piso blando y piso débil: a la izquierda, L’Aquila, Italia, 2009 (Fotos: Holy Razzano, Degenkolb); al centro, Lorca, España, 2011, donde al principio los edificios no mostraban mayor daño, sin embargo todos los edificio de este complejo que tenían la configuración de planta libre, tuvieron que ser desocupados y demolidos; y a la derecha Chi-chi, Taiwan, 1999 (Foto: EERI)

La acera cubierta, o pórtico, es una configuración de planta baja libre parcial que por disposiciones de la norma de zonificación urbana local se encuentra en avenidas y calles comerciales y se utiliza principalmente en edificios de usos mixtos: residencial en los pisos superiores, y comercial en el inferior. Estos edificios cubren con sus pisos superiores la acera de la calle donde están ubicados. Las aceras cubiertas pueden ser de uno y dos pisos; constituye una de las variaciones más comunes de irre­gularidad en la distribu­ción de resistencia, rigidez y masa, que se in­cluye en la normativa en los centros urbanos de las ciudades contemporáneas como herencia de la ciudad medieval. Generalmente presentan estas PB una altura mayor para poder alojar mezanines que se utilizan como depósito de los comercios con ventanales y escaparates hacia la acera cubierta para mostrar la mercancía; a menudo se utilizan unas columnas con una gran esbeltez y se dejan espacios vacíos, lo cual genera una distribución irregular de la masa reactiva, la resistencia y la rigidez.

La planta libre también puede presentarse en pisos intermedios. Es una configuración típica de los programas oficiales de edificios de vivienda masiva que siguieron los patrones de la gran obra urbano-arquitectónica de LC, la Unidad Habitacional de Marsella (1947-1952). El concepto que predominó en el diseño de este tipo de edificio aislado fue la autosuficiencia, pues se incluían además de las funciones de residencia, los servicios comunales, tales como, biblioteca, escuela maternal, cine club, áreas para actividades recreativas, comercios y otros; algunos de ellos requerían de espacios amplios libres para lo cual se dejaba un piso completo o una gran sección de un piso, libre de paredes. En la figura 7 se señala en un corte y en una fachada, el piso libre de paredes para las actividades comunales en dicho edificio.

Figura 7. Corte y fachada de la Unidad Habitacional de Marsella de LC.

La figuras 8 ilustra primero dos ejemplos de edificios construidos en 1952 en Argelia que siguen el estilo moderno impuesto por las ordenanzas de los franceses antes del sismo de 1980 y que en Bertero et al., (1983, pp. 1-19 y 1-20), se identifican como vulnerables. A la derecha una perspectiva y una sección del edificio Cerro Grande en Caracas, diseñado y construido durante la década de 1950 por el Banco Obrero (hoy día INAVI) de Venezuela, (Venezuela, 1952, p. 135). Se puede apreciar cómo la distribución de las paredes no estructurales es irregular en alzado, pues se dejan libres la PB y un piso intermedio, el cual se diseñó originalmente para actividades comunales, siguiendo los postulados establecidos en la Unidad Habitacional de Marsella. La figura 1 muestra una isometría de la estructura en donde se ve que en donde existe planta libre no se tomaron medidas estructurales especiales para rigidizar en el sentido transversal, generando un piso blando en ambos niveles.

Figura 8. Dos ejemplos de edificios construidos en Argelia y fachada y corte del edificio Cerro Grande en Caracas, que siguen los patrones de la Unidad Habitacional de Marsella.

3 Las normas urbanas que estimulan el uso de las irregularidades piso blando y piso débil

El uso internacional de la planta libre como configuración arquitectónica en gran parte fue estimulado desde mediados del siglo XX, por las disposiciones incluidas en la normativa de zonificación urbana aún vigentes en numerosas ciudades del mundo, que no sólo recomiendan sino que en algunos casos hasta obligan a incorporar la planta libre en los pisos inferiores de los edificios, tanto para estacionamiento de vehículos como para actividades comunales. Como ejemplo de esta práctica, se incluyen referencias de algunos de los artículos revisados, que están contenidos en la normativa de zonificación urbana de Caracas, de Buenos Aires y de algunas ciudades de Puerto Rico, los cuales promueven el uso de plantas libres en la PB del edificio como regalía al constructor estimulando la práctica común de proyectar edificios con dicha planta sin cerramientos o sólo con los necesarios para delimitar el estacionamiento de vehículos, salas de fiesta u otros espacios de uso comunitario. Esta disposición como regalía al constructor, proyectista o desarrollista, aparece en casi toda la normativa urbana vigente en las ciudades contemporáneas. La Ordenanza de zonificación del Municipio Chacao, en Caracas (Venezuela, 1998), dice en el artículo 95 sobre estacionamiento de vehículos:

En la zona R-8 se requerirá dentro del área de la parcela un (1) espacio para estacionar vehículos por cada unidad de vivienda. Si la vivienda multifamiliar se construye sobre pilotes de una altura no mayor de dos (2) metros y veinte (20) centímetros, la planta baja podrá usarse como área de estacionamiento y dicha área no se computará dentro del área máxima de construcción, siempre y cuando no tenga acceso directo por la fachada principal."

También en otros ejemplos como: (a) El Reglamento de Planificación Núm. 4 de Puerto Rico (1992.) en la Sección 84.00: Disposiciones generales, diseño y provisión de espacio para el estacionamiento de vehículos; y (b) en el apartado 4.2.7.4: Edificación con planta baja libre del Código de Planeamiento Urbano de Buenos Aires (Argentina, 2002, Buenos Aires. 2002, p. 6). También en edificios de usos mixtos, comercios y residencias, ubicadas en corredores viales importantes, generalmente la normativa de zonificación obliga a incorporar en los niveles inferiores, entrepisos con alturas mayores que las de los entrepisos superiores, muchas veces sin particiones internas para permitir así la distribución libre de locales comerciales en los pisos bajos del edificio y la construcción posterior de mezanines, las cuales son generalmente utilizadas como áreas de depósitos de los comercios. Como por ejemplo, la Ordenanza Modificatoria de la Ordenanza sobre Zonificación del Municipio Libertador (Venezuela, 1989), con referencia a las avenidas Este 6 y Este 8 de Caracas, indican: “1. La altura de las dos (2) primeras plantas será obligatoriamente de siete con cincuenta (7.50) metros.” Si no se establecen en la normativa urbana controles descriptivos y restrictivos en cuanto a la construcción de mezanines, también puede inducir a la formación de columnas cautivas por el adosamiento de la nueva estructura de la mezanine a las columnas existentes originalmente.


4 Ejemplos emblemáticos


De la gran colección de edificios que han sufrido daños debido a los efectos de los sismos, continuación se describen algunos ejemplos emblemáticos de los años sesenta y setenta cuyos daños ante sismos se identificaron como causados por la presencia de piso blando y/o  piso débil y originaron que se comenzara a tomar en cuenta la influencia de estas configuraciones en el comportamiento sísmico de los edificios.

El edificio Palace Corvin en el sismo de Caracas, Venezuela, en 1967. Un ejemplo muy conocido internacionalmente de edificio en el que se puso en evidencia la condición desfavorable de piso blando en la PB. Este edifico tenía una planta arquitectónica en forma de H estaba. Los dos cuerpos principales alojaban apartamentos residenciales y en el medio se unían por el bloque de circulación vertical. En el cuerpo ubicado al este, se dejó la PB libre para estacionamiento, mientras en el del oeste se ubicaron apartamentos, de la misma forma en que se hizo en las plantas superiores. Sozen, M.A., et al, (1968, p. 39) indican:

La porción del edificio correspondiente al lado este, colapsó completamente mientras la parte del lado oeste sobrevivió el sismo sin daño estructural. (...) Las razones detrás de este significativo comportamiento divergente de las dos porciones del edificio pueden estar contenidas en los dibujos arquitectónicos que muestran el diseño de la planta baja. Las paredes interiores y las exteriores hechas de bloques huecos de arcilla, fueron interrumpidas en la planta baja de la porción del lado este del edificio para dejar espacio para el estacionamiento.

Figura 9. Planos de arquitectura del Palace Corvin y la foto que muestra el cuerpo oeste que sobrevivió sin colapsar pero que fue demolido y en primer plano el cuerpo que colapsó (Foto: V. Bertero).

Se incluyen en la figura 9, las plantas de arquitectura de la PB y de la planta tipo y un corte del edificio donde se muestra la PB libre en el ala este y en la figura 2 una foto donde se muestra al fondo el ala oeste que sobrevivió el sismo sin colapsar pero que debió ser demolida.

El edificio principal del hotel Macuto Sheraton en el Litoral Central de Venezuela en el sismo de Caracas, Venezuela, en 1967. Las ilustran este ejemplo. La figura 10 muestra dos fotos de Bertero (1997, slides 69 y 70): una panorámica del edificio de 10 pisos, con sistema porticado de concreto reforzado y muros de carga en la dirección transversal (corta) desde el piso 4 al 8, y la falla significativa de las columnas de diámetro 1,10 m. las cuales fallaron significativamente en el nivel de entrada (piso 3) donde se interrumpió la continuidad vertical de los muros estructurales.

La figura 10 muestra un detalle de los pisos 2 y 3 y, sobre éste, el piso sanitario. A la derecha, un corte de la estructura refleja el sistema estructural de muros estructurales en los pisos superiores y de pórticos con columnas de 1,10 metros de diámetro en los inferiores. En los pisos superiores se produjeron daños en las paredes no estructurales exteriores de ladrillos.

Figura 10. Panorámica, foto de las columnas dañadas del nivel de entrada (piso 3) y un corte del hotel Macuto Sheraton (Fotos: V. Bertero)

El edificio principal del hospital Olive View en Sylmar en el sismo de San Fernando,  Constaba de cuatro cuerpos que se unían alrededor de un patio. Cada cuerpo tenía seis pisos y un altillo. El sistema estructural del semisótano y PB tenían sólo pórticos de concreto reforzado, mientras que los cuatro pisos superiores era una combinación de pórticos y muros estructurales de concreto reforzado. La losa de piso consistía principalmente de un sistema de losa plana. La forma y el refuerzo de las columnas variaban de un piso a otro. Según Bertero (1979, pp. 115-116), “la combinación de discontinuidades en rigidez, resistencia y ductilidad y el uso de masas innecesarias jugaron un papel importante en el comportamiento del edificio durante el sismo de San Fernando de febrero de 1971. (...) Las deformaciones permanentes de los dos primeros pisos fueron tan grandes (hasta 30 pulgadas de desplazamiento relativo entre la PB y el primer piso) que el daño estructural y no estructural sobrepasaba las posibilidades económicas para una reparación”. “Esta gran deriva, que causó daños no estructurales y estructurales, lo cual condujo a la demolición del edificio, fue una consecuencia de la formación de un piso blando en la PB debido a la existencia de paredes de concreto reforzado en los pisos superiores” (Bertero, V., 1997, texto en el slide J72). En la figura 11, se muestra la planta estructural tipo del nivel de entrada (PB) y del semisótano y la planta tipo de los cuatro pisos superiores, y el esquema de los daños generales que se produjeron en el edificio y la deformación en algunas columnas de la PB como consecuencia de la formación del piso blando y piso débil.


Figura 11. Plantas estructurales y esquema de daños del edificio debido a la formación de piso débil y piso blando.

El edificio Imperial County Services Building en el sismo del Imperial Valley, California, de 1979. Constaba de seis pisos y un altillo como se muestra en la figura 12. La resistencia lateral de este edificio estaba provista por un sistema porticado en la dirección longitudinal (E-O) y muros estructurales en la dirección transversal (N-S). Los muros estructurales en los cinco pisos superiores se ubicaron en las fachadas este y oeste, pero en PB se retrajeron hacia el interior y se disminuyó su longitud para dar la sensación de PB libre y seguir los preceptos arquitectónicos de LC. Además, los componentes rígidos y pesados del muro cortina en las fachadas norte y sur de los pisos superiores fueron también eliminados en PB generando un piso blando. Comenta Bertero  (1997, texto en los slides J76 y J77): “Esta condición, unida a la discontinuidad de los muros estructurales en sus extremos, impuesta por la configuración arquitectónica deseada, produjo daños severos en las columnas de la PB, particularmente en aquéllas ubicadas en el extremo este”.

Figura 12. Planos estructurales y perspectiva del edificio Imperial County Services Building y esquina sureste donde se produjeron los mayores daños.

Arnold y Reitherman, (1987, p. 124) explican:

(…) este edificio sufrió fallas estructurales graves, lo cual resultó en la fractura y acortamiento de las co­lumnas -por compresión- en el extremo oriental del edificio. Esta falla se atribuye a la discontinui­dad del muro estructural en este extremo del edificio. Como consecuencia el edificio completo fue demolido.

La diferencia arquitectónica entre los extremos oriental y occidental, puso en evidencia que la falla se originó en la configuración. La diferencia en la ubicación de los muros estructurales en la PB fue suficiente para crear una mayor diferencia en la respuesta a las fuerzas rotacionales o de vuelco de los grandes muros de los extremos. [Ver Arnold, Reitherman y Bertero en figura 13]

Un factor importante que resalta Bertero (2006), es el diseño de las columnas en la PB. Como se ilustra en la figura 13 la parte inferior de la columna se redujo la sección produciendo un entrante, surco, o retroceso alrededor, con el consecuente desvío del acero vertical para no interferir con dicho retroceso; así se redujo la rigidez en esta sección. Además, el confinamiento fue colocado en los extremos inferior de la columna y parte de éste quedó sepultado en el terreno; En la figura 14 se observan los daños producidos en las columnas por compresión y corte.



5 Observaciones finales

La planta libre es una configuración que no va a ser fácil de erradicar del repertorio arquitectónico. Esta configuración le proporciona al diseñador una serie de ventajas funcionales y estéticas y por eso se estimula su uso en los estudios de arquitectura y urbanismo. Pero ha sido reconocida por los especialistas en diseño de edificios sismorresistentes que esta configuración arquitectónica conduce a la formación de las irregularidades piso blando y piso débil, y cuando no se tratan apropiadamente cuando ocurre un sismo pueden producirse daños severos y hasta el colapso de los edificios.

Arnold y Reitherman (1982 p. 120) explican:

Cuando los muros estructurales son los principales elementos resistentes a fuerzas horizontales pueden verse sometidos a soportar cargas muy grandes. Si estos muros no se alinean en el mismo plano de un piso a otro, las fuerzas creadas por estas cargas no puede fluir directamente desde el techo a los cimientos a través de los muros y el consiguiente flujo de fuerza indirecto puede resultar en serias sobrecargas en los puntos de discontinuidad. A menudo la condición de muro estructural discontinuo representa un caso especial, pero común, del problema de piso débil. Los requerimientos programáticos que exigen dejar una planta baja libre, resultan en la eliminación del muro estructural en ese piso y su substitución por un pórtico. Se debe enfatizar en que la discontinuidad del muro estructural es una contradicción de diseño fundamental: El propósito del muro estructural es recoger las cargas del diafragma en cada piso y transmitirlas a la fundación, tan directa y eficientemente como sea posible. Interrumpir este flujo de fuerzas es un error fundamental. Interrumpirlo en su base, es un pecado cardinal. Por lo tanto, el muro estructural discontinuo que se interrumpe antes de llegar a la PB representa “el peor caso” de la condición de piso débil.

Existen fuertes discrepancias entre las disposiciones de las normas de zonificación urbana (NZU) y las normas sísmicas en cuanto al uso de la planta libre y las causas que originaron la diseminación internacional de los conceptos arquitectónicos y urbanísticos que generan la vulnerabilidad en ciudades contemporáneas ubicadas en zonas sísmicas. Desde 1988 la mayoría de las normas sísmicas en todo el mundo, han ido incluyendo sanciones para el diseño y análisis de los edificios que presentan este tipo de irregularidad, que se traduce en el aumento de la fuerza de diseño, y desde principios del siglo XXI se aumentaron las sanciones para algunos casos. Mientras tanto la normativa urbana de la mayoría de las ciudades contemporá­neas en zonas sísmicas, generalmente realizada por arquitectos y urbanistas y aprobada por las autoridades locales, sigue incluyendo estímulos y en algunos casos la imposición en el uso de dichas configuraciones arquitectónicas sin ningún tipo de prescripción o restricción estructural y sin darse cuenta de la relación que existe entre la planta libre y las irregularidades de los tipos piso blando y piso débil. Como ejemplo de esta práctica, muchos párrafos de la NZU de diferentes ciudades modernas promueven el uso de la PB libre como una regalía para el constructor cuando proyecta edificios sin paredes o con las mínimas necesarias (Ver Guevara, Pérez, 2012, pp. 241-242).

También en edificios de usos mixtos (comercios y residencias) ubicados en los corredores viales principales, la UZR por lo general obliga a que los edificios de uso mixto tengan un primer piso para las tiendas o actividades públicas que es más alto que los pisos superiores, a menudo sin divisiones internas, lo que permite la distribución libre de tiendas y otros espacios en la PB. Otra configuración en UZR es el uso de aceras cubiertas, con plantas total o parcialmente libres, de altura simple o doble. La experiencia, el manejo de conceptos, la idoneidad y el buen juicio tanto de los ingenieros como de los arquitectos y urbanistas es indispensable para dar una responsable y adecuada interpretación a las disposiciones contenidas en las normas sísmicas vigentes tanto para su aplicación en el diseño de edificios tipificables, como su adaptación a los casos especiales. Esto es condición necesaria pero no suficiente.

Al mismo tiempo las autoridades locales deben velar por el cumplimiento de dichas normas con un enfoque sistémico de la ciudad simultáneamente con poner especial atención a los detalles constructivos y producir los instrumentos oficiales complementarios que deben ser incluidos en la normativa urbana. Ésta es una responsabilidad para la que no existe ninguna formación ni de funcionarios públicos ni de autoridades locales que, por lo general, son elegidas democráticamente y duran períodos relativamente cortos. Estas dificultades se constatan al observar que el control en la aplicación de las disposiciones para el diseño y construcción de edificios, factor de gran importancia en la reducción de la vulnerabilidad sísmica de la ciudad, aun en los países donde son obligatorias, es atribución de oficinas locales entre cuyo personal no existen profesionales ni cursos ad hoc en la reducción del riesgo sísmico en los tres niveles de intervención urbana.

6    Recomendaciones


Si en las ciudades contemporáneas en zonas sísmicas es inevitable el extendido uso de la configuración arquitectónica de PB libre, se recomienda que se incluyan disposiciones especiales en las normas de zonificación urbana (NZU) y la obligatoriedad de tomar medidas para evitar a toda costa la formación del piso blando y del piso débil en el diseño de nuevos edificios y la eliminación de estas irregularidades en los edificios existentes. Por ello es necesario prohibir el uso de esta configuración o incluir prescripciones o restricciones para los diseñadores tanto arquitectónicos como estructurales en dicha normativa, que permitan reducir la vulnerabilidad sísmica de los edificios en las zonas que han identificado como peligrosas, como ya se ha hecho en algunas ciudades de California tales como Alameda, Berkeley, Fremont y Oakland (Ver http://enginious-structures.com/pages/softstory.html). Hoy día hay disponibles muchos estudios analíticos sobre la identificación de la condición de piso blando y piso débil y cómo tratarla, pero hay pocos que involucren en este tema las decisiones arquitectónicas y urbanas. A continuación se presenta un resumen de algunas soluciones que Guevara y Paparoni propusieron en 1996 y que aún siguen vigentes:


Cuando se presenta la condición de planta baja libre:

(a) Usar núcleos de ascensores y escaleras a toda lo alto del edificio y ubicarlos simétricamente, que sean suficientemente resistentes y rígidos para que sean capaces de tomar la casi totalidad del cortante basal, dejando las columnas de planta baja prácticamente sólo con solicitaciones axiales importantes y momentos y cortantes bajos;

(b) Usar diagonales para rigidizar la PB, lo cual requiere de un diseño muy cuidadoso y completo;

(c) Diseñar el primer piso para fuerzas mucho mayores que las de diseño y para desplazamientos mucho menores que los del resto de la estructura, manteniendo la características estructurales de los edificios puramente porticados;

(d) Distribuir las "blanduras" entre varios pisos a través de cambios graduales de la rigidez. Estas soluciones deben siempre iterarse, utilizando análisis dinámicos sucesivos y verificaciones no lineales, ambas realizables con relativa facilidad con los programas modernos de computación.

(e) Para los edificios en los que en los primeros pisos no sólo existe un piso blando sino que en algunos pórticos de fachadas se utilizaron alturas dobles o se discontinuaron las vigas de un pórtico a otro para crear espacios vacíos de varias alturas en los pórticos de fachada, o por ejemplo supri­miendo vigas de fachada para crear escalonamientos interiores, o rompiendo las conectividades esquineras entre fachadas mutuamente perpendiculares, impidiendo su acción conjunta como pórticos espaciales, se requiere de al menos un 60% de pórticos regulares para lograr un comporta­miento satisfactorio para movimientos de traslación solamente. La torsión sísmica podría obligar a usar porcen­tajes de regularidad sustancialmente mayores.

Otra solución es la de hacer fachadas no estructurales, conectadas "blandamente", es decir, con una unión flexible, con la estructura regular interior. Los escalonamientos interiores por supresión de vigas son particularmente peligrosos, pues concentran cortantes en las columnas más cortas del escalonamiento, por lo que se recomienda no usarlos. Se concluyó que en estructuras totalmente porticadas (sin núcleos colaboran­tes), si se logra mantener tan constante como sea posible el siguiente cociente entre pisos sucesivos, los efectos de las irregularidades se minimizan:

Suma del total de las rigideces seccionales de las columnas de un piso/ rigidez total a cortante de ese piso. Todas las afirmaciones anteriores pueden ser consideradas como confiables siempre y cuando las paredes de los pisos superiores puedan considerarse, como "muy débiles" y "poco rígidas". En edificios de oficinas, las tabique­rías que se utilizan generalmente cumplen con estas condiciones. Pero en el caso de las tabiquerías de mamposte­ría, debido al empleo de bloques de arcilla con un porcentaje de agujeros de aligeramiento cercano al 80%, por­centaje que surgió por considerarse inicialmente que no tendrían funciones portantes, se puede hablar de paredes "débiles" pero no de paredes "blandas".(…) Una influencia que en muchos casos se ignora es el gran incremento en los esfuerzos flectores y axiales de las columnas del nivel de fundación, debido a los efectos torsionales. Además de las influencias dinámicas, el simple hecho de considerar como empotradas las columnas del primer piso o PB (nivel de arranque), como si las fundaciones fueran rígidas, induce a una concentración de esfuerzos en esa zona.

La torsión sísmica induce también el alabeo vertical de los pisos de la estructura, debido al peculiar comportamiento de la mayoría de los esquemas de pórti­cos que utilizamos en la práctica, por ello se producen efectos que se suman al de la desaparición de las tabique­rías, esto se puede observar con claridad si usamos pórticos espaciales con pisos diafragmados y si, además hacemos un análisis no lineal de Push-Over (método del empujón) sobre la estructura y observamos donde apare­cen las primeras articulaciones plásticas. Estos comentarios quieren llamar la atención sobre la coexistencia de dos efectos indeseables que se manifiestan en el mismo lugar, haciendo aún más difícil el tratamiento del caso del "piso blando" o del "piso fuerte". Estos efectos adquieren importancia al desconectar entre sí las fachadas perpendiculares o al alterar las conectividades (supresión de vigas) en las plantas inferiores, por razones pura­mente arquitectónicas. Quizá la única recomendación práctica que se puede hacer es la necesidad de comple­mentar los pórticos de fachada debilitados con pórticos interiores con rigidez y resistencia suficientes. (…).

No se puede entrar en demasiados detalles en esta problemática, pero se quiere llamar la atención de que la imposición, expresa o tácita, de las plantas bajas libres por parte de las normas de urbanismo, es en sí misma, una invitación a caer en el problema que tratamos, si no van acompañadas de recomendaciones o acciones especí­ficas, o limitaciones, por parte de las normas de diseño sismorresistente. Como estas últimas no están dirigidas específicamente a los arquitectos, es necesario que en las normas de urbanismo se haga mención de la problemá­tica que enfrentamos, haciéndolo de forma explícita, para tenerlo en cuenta desde el inicio de los proyectos.

Para los edificios existentes Bertero (1997, texto en el slide J80) recomienda:

Existen muchos edificios construidos en regiones de alto riesgo sísmico que, debido a sus sistemas estructurales y/o a la interacción con los componentes no estructurales, tienen piso blando con una resistencia a corte o con una ductilidad (capacidad de absorción de energía) inadecuadas, si se viesen sometidas a las vibraciones del terreno producidas por un sismo severo. De allí la necesidad de reforzarlos. Generalmente la forma más económica para reforzar estos edificios es agregándoles muros estructurales apropiados o diagonales en los pisos blandos.

En 2010 el Alcalde de San Francisco, California, Gavin Newsom estableció disposiciones sísmicas para la adecuación de edificios con piso blando (Ver informe ATC-52-3 en: http://webcache.googleusercontent.com/search?q=cache:wBcQ8hrmABoJ:www.sfcapss.org/PDFs/CAPSS_522.pdf+&cd=1&hl=es&ct=clnk&gl=ve y en http://www.spur.org/book/export/html/1955). A continuación se ilustran algunos métodos que se han utilizado para la adecuación estructural de edificios en los que existe piso blando en dicha ciudad. En la figura 15, a la izquierda Bertero (1997, slide J80) muestra como dos de los pórticos de un edificio que presenta una acera cubierta de doble altura se rigidizaron con diagonales de acero; a la derecha, se muestra la PB del antiguo edificio Alcoa al que se le hizo recientemente una adecuación estructural.

Figura 15. A la izquierda, edificio en San Francisco (foto: V. Bertero); a la derecha, antiguo edificio Alcoa.

7    Referencias


American Society of Civil Engineers (ASCE). 2010. Minimum design loads for buildings and other structures: ASCE Standard ASCE/SEI 7-10. Reston, Virginia.

Argentina, Poder Ejecutivo de la Ciudad Autónoma de Buenos Aires. 2002. Código de Planeamiento Urbano. Edición Actualizada al: 31 de diciembre de 2002, Buenos Aires.

Arnold, Ch. y Reitherman, R. 1987. Configuración y diseño sísmico de edificios, Edit. Limusa, México.

Bertero, V.V. 2006. Comunicación personal de abril 2006.

Bertero, V.V. 1997. “Distribution of Mass, Stiffness & Strength”, Structural Engineering Slide Library, W. G. Godden, Editor. Set J: Earthquake Engineering, V. Bertero. NISEE, U.C. Berkeley, en http://nisee.berkeley.edu/bertero/html/uniform_distribution_of_mass_stiffness_strength_and_ductility.html.

Bertero, V.V. et al. 1983. El-Asnam, Algeria Earthquake of October 10, 1980: A Reconnaissance and Engineering Report, Committee on Natural Disasters, Commission on Engineering and Technical Systems, NRC-EERI, National Academy Press Washington D.C.
